رابط سینی کابل

سینی کابل یکی از تجهیزاتی است ک در جهت محافظت از سیم و کابل ها مورد استفاده قرار میگیرد. سینی کابل متعلقات بسیاری دارد که به نوعی مکمل آن هستند یکی از این متعلقات رابط سینی کابل است. در این مطلب قصد داریم به بررسی این محصول کاربردی بپردازیم.

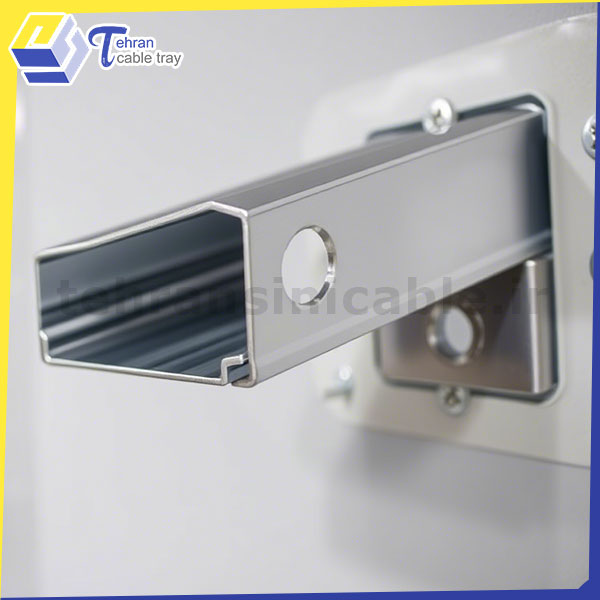

رابط سینی کابل چیست؟

رابط سینی کابل از جمله تجهیزات ضروری در پروسه های مربوط به ساخت و ساز می باشد. به طور کلی وظیفه این رابط ها متصل کردن بخش های مختلف سینی کابل به یکدیگر می باشد. در برخی مواقع به دلیل اینکه مسیرهای سیم کشی و کابل کشی طولانی می باشد به سینی های کابل زیادی نیاز است که برای متصل کردن آن ها به هم از رابط های سینی کابل استفاده می کنند.

این محصول باید به شکلی تولید شود که دارای مقاومت زیادی در برابر رطوبت و زنگ زدگی باشد به دلیل اینکه همواره در کنار سینی ها قرار میگیرد و باید با متریال آن دارای جنس مشابه باشد.اخیرا سینی کابل ها به دلیل مزایای متعددی که دارند به وفور مورد استفاده قرار میگیرند و متعلقات آن ها نیز به طور گسترده ای استفاده میشوند.

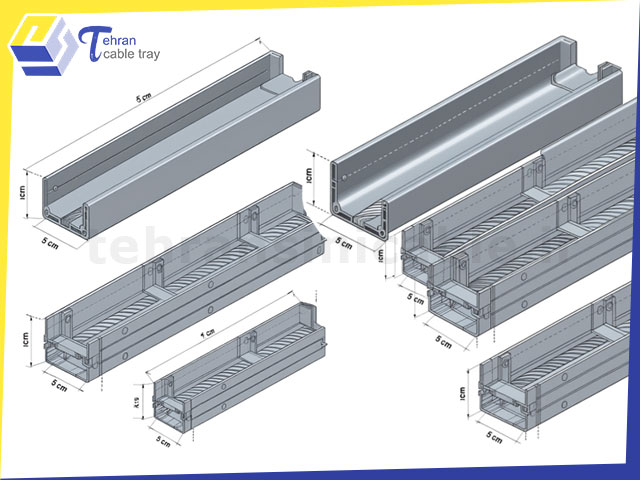

طراحی رابط سینی کابل

طراحی رابط سینی کابل باید طوری باشد که به غیر از تحمل وزن کابل ها بتوان آن را به سادگی نصب کرد. همچنین این تجهیزات  باید در برابر ایجاد خوردگی و زنگ زدگی بر اثر تماس با رطوبت مقاوم باشند. عموما این رابط ها متناسب با سینی های کابل طراحی میشوند و در مدل های مختلفی مانند توری، مشبک و ساده تولید و به بازار عرضه می شوند.

یکی از مهم ترین پارامترهایی که در زمان طراحی رابط سینی برق باید به آن توجه کرد نوع متریال آن است. این عامل نقش بسیار تعیین کننده ای در کیفیت و مقاومت این رابط ها ایفا میکند.غالبا از فولاد گالوانیزه در ساخت این تجهیزات بهره میبرند.

[html_block id=”2426″]

فرآیند گالوانیزاسیون رابط سینی کابل

رابط سینی کابل از جنس سینی کابل تولید میشود. به صورت کلی در طی یک پروسه خاص ورق های فولادی را با یک فلز مقاوم پوشش میدهند که به این فرآیند گالوانیزاسیون یا آبکاری میگویند. گالوانیزاسیون تاثیر بسیار زیادی در افزایش مقاومت این تجهیزات دارد. پروسه آبکاری در این محصولات به دو شکل زیر انجام میشود:

• فرآیند گالوانیزاسیون گرم

در فرآیند گالوانیزاسیون از فلز روی بهره میبرند. این فلز در برابر رطوبت و خوردگی مقاومت زیادی دارد. فلز روی به شکل یک لایه روی ورق های گالوانیزه قرار میگیرد و آن ها را پوشش میدهد. برای انجام پروسه گالوانیزاسیون گرم  یک حمام مذاب از فلز روی درست می کنند و ورق های فولادی را در آن غوطه ور میسازند.با غوطه ور سازی ورق ها اتم های فلز روی جایگزین اتم های آهن میگردند و به این ترتیب آبکاری انجام میشود.

• فرآیند گالوانیزاسیون سرد

در گالوانیزاسیون سرد یک محلول اسیدی از فلز روی تهیه می کنند و با پاشش آن روی سطح ورق های فولادی پوششی از فلز،  روی آن ها ایجاد میشود.دمای انجام این پروسه تقریبا 100 درجه سانتی گراد می باشد به همین علت به آن گالوانیزاسیون سرد میگویند. در این پروسه روی تا عمق کمتری به فولاد نفوذ پیدا میکند و تجهیزات ساخته شده با این روش نسبت به روش گالوانیزاسیون گرم از طول عمر کمتری برخوردار هستند.

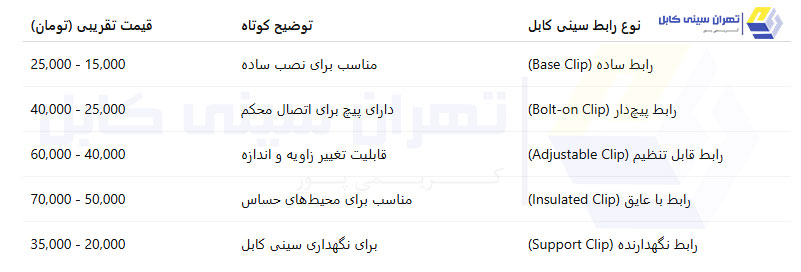

انواع رابط سینی کابل

رابط های سینی کابل در انواع مختلفی وجود دارند که در ادامه آن ها را شرح میدهیم:

• رابط بغل بند

 این نوع رابط  به صورت دو قطعه نبشی شکل استفاده میشود. ارتفاع این رابط ها به ارتفاع لبه های کناری سینی بستگی دارد و باید با آن هم اندازه باشد. در بخش ابتدایی و انتهایی رابط بغل بند دو سوراخ برای اتصال موجود است و بر اساس جنس سینی مورد نظر در دو نوع گالوانیزه سرد و گرم ساخته میشود.

از رابط های بغل بند به منظور متصل کردن شاخه های سینی و نردبان کابل بهره میبرند و برای ساخت آن ها از ورق های گالوانیزه در ضخامت های 1 الی 2 میلی متر استفاده می کنند. رابط های بغل بند به صورت کلی در طول های 15، 18 و 20 سانتی متر به فروش میرسند.

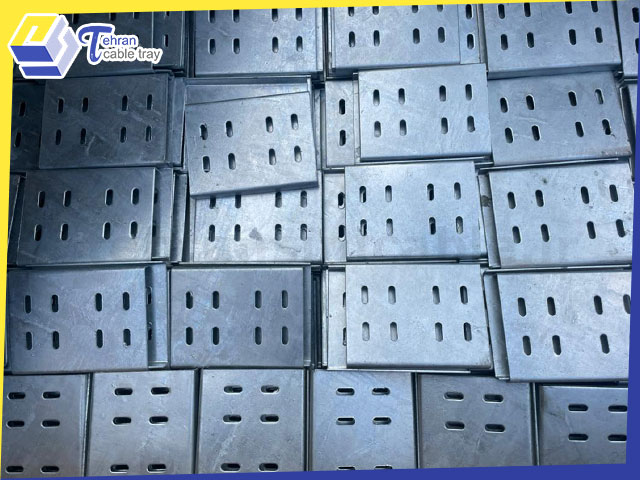

• رابط مستقیم یا رابط کفی

لازم به ذکر است که تمام سینی های کابلی که در بازار موجود هستند باید مطابق با استانداردهای روز دنیا ساخته شوند و دارای طول و عرض های ثابتی باشند. همین موضوع باعث میشود که نتوان مسیرهای طولانی را تنها با استفاده از یک شاخه سینی کابل تحت پوشش قرار داد به همین جهت از رابط های مستقیم استفاده می کنند.

رابط مستقیم یکی از متعلقات بسیار کاربردی سینی ها محسوب میشود که وظیفه اتصال دهانه های خروجی و ورودی سینی ها را به هم بر عهده دارد و به سادگی تمام مسیر را تحت پوشش قرار میدهد. رابط های کفی نیز در عرض های کاملا استاندارد و در تناسب با سینی های کابل تولید میشوند. این رابط ها در بخش زیرین دو شاخه سینی برق قرار میگیرند و این شاخه ها با کمک رابط و به وسیله پیچ و مهره ها به هم متصل میشوند.

• رابط عمودی قابل تنظیم سینی کابل

از دیگر مدل های رابط سینی کابل رابط عمودی قابل تنظیم می باشد که به شکل عمودی مورد استفاده قرار میگیرد.این مدل رابط ها به منظور اتصال دو سینی به هم در زوایای دلخواه کاربرد دارند. ابعاد رابط عمودی قابل تنظیم نیز متناسب با ضخامت و لبه سینی ها ساخته میشود که عموما در ضخامت های 1 تا 2 میلی متر موجود می باشند.

تفاوت تبدیل و رابط سینی کابل

تبدیل های سینی کابل تجهیزات بسیار کاربردی هستند که وظیفه آن ها اتصال دو سینی کابل با مقاطع متفاوت می باشد. به صورت کلی وقتی از این اتصالات استفاده میشود که تعداد سیم و کابل های ورودی به سینی ها زیاد شود. در چنین شرایطی برای اینکه از آسیب دیدن سیم و کابل ها در برابر گرمای ناشی از برق جلوگیری کنند  نباید آن ها را روی هم بگذارند.به همین جهت باید سطح سینی افزایش پیدا کند تا بتوان کابل ها را در کنار هم قرار داد.

رابط های سینی کابل تنها وظیفه دارند که دو سینی دارای سطح مقطع مشابه را به هم وصل کنند. همانطور که میدانید این نوع اتصالات برای امتداد پیدا کردن سینی های کابل مورد استفاده قرار میگیرند.

محصولات مشابه : زانویی سینی کابل

پارامترهای مهم در زمان اتصال رابط سینی کابل

استفاده از سینی های کابل به سادگی قابل انجام است اما برای اینکه کابل کشی و سیم کشی به طرز اصولی و استاندارد صورت بگیرد باید یک سری نکات را رعایت کرد.

در مورد رابط ها باید توجه داشته باشید که ابعاد آن ها با سینی کابل در تناسب باشد به دلیل اینکه وجود یک فاصله جزئی هم میتواند در گذر زمان موجب لغزش و انحراف دو سینی کابل شود.

گذشته از آن بهتر است در هنگام نصب از پیچ و مهره های فلزی به جای جوش دهی یا موارد مشابه استفاده کنید به علت اینکه در برخی مواقع ممکن است سینی های کابل به جا به جایی و تغییر احتیاح داشته باشند البته لازم به ذکر است که این پیچ و مهره ها باید محکم باشند تا در آینده مشکل ایجاد نکنند.

خرید رابط سینی کابل

در هنگام خرید این رابط ها باید فاکتورهای مختلفی را در نظر بگیرید که اولین و مهم ترین آن ها توجه به ابعاد است. ابعاد این محصول باید با ابعاد سینی کابل مطابقت داشته باشد تا بتواند اتصال مناسبی را ایجاد کند.

جنس و کیفیت این تجهیزات نیز از اهمیت بسیاری برخوردار است به دلیل اینکه همواره در مجاورت آسیب های محیطی هستند و باید بتوانند مقاومت خوبی در برابر این عوامل از خود نشان دهند.گالوانیزه بودن یا نبودن این تجهیزات نیز بسیار مهم است. گالوانیزاسیون تاثیر بسیار زیادی در افزایش مقاومت و طول عمر این محصولات دارد. هم چنین اگر قصد خرید سینی کابل دارید ، میتوانید به روز ترین قیمت سینی کابل را در سایت ما مشاهده نمایید.
