نصب سینی کابل

امروزه استفاده از سینی کابل در پروژه‌های مختلف به دلیل مزایایی مانند مرتب‌سازی، هدایت و محافظت از کابل‌ها، افزایش چشمگیری داشته است. نصب صحیح سینی کابل یکی از بخش‌های حیاتی این پروژه‌ها به شمار می‌رود که در این راهنما به بررسی دقیق آن می‌پردازیم.

چرا نصب صحیح سینی کابل اهمیت دارد؟

نصب دقیق سینی کابل ضروری است زیرا کابل‌ها در معرض فشار و کشش قرار دارند. هرگونه اشتباه می‌تواند به کابل‌ها آسیب برساند و ایمنی سیستم را به خطر بیندازد. رعایت استانداردها و توجه به تهویه و مقاومت در برابر حوادث احتمالی، ضامن عملکرد صحیح و طول عمر کابل‌هاست.

1. شناخت سینی کابل و آماده‌سازی برای خم کردن

پیش از هر کاری، باید با انواع سینی کابل و نحوه آماده‌سازی آن‌ها آشنا شویم. سینی کابل مسیری محافظ برای کابل‌هاست که به مرتب کردن و هدایت آن‌ها کمک می‌کند. اما گاهی این مسیر مستقیم نیست و باید خم شود یا به شاخه‌های دیگر متصل گردد.

• برش و شکل‌دهی سیم‌ها: برای خم کردن سینی‌های کابل، به خصوص در زوایای 90 درجه، باید برخی از سیم‌های کناری یا پایینی را برش دهید. اینکه کدام سیم‌ها و چه تعداد، بستگی به نوع سینی (مانند کابلوفیل یا فلکس‌تری) و زاویه خمیدگی دارد. همیشه کاتالوگ محصول را بررسی کنید.
• ابزارهای برش: می‌توانید از یک سیم‌چین استاندارد استفاده کنید، اما برای برش‌های تمیزتر، ابزارهای مخصوصی مانند “کاتر پاک‌برش” موجود هستند. توصیه می‌شود ابتدا روی یک تکه سیم اضافه تمرین کنید و سیم‌ها را علامت بزنید.

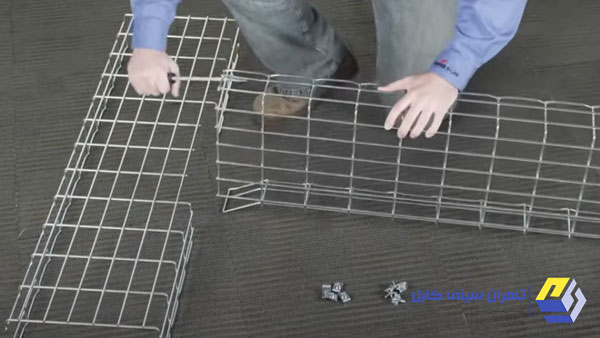

• خم کردن 90 درجه:
  • سینی‌های کابلوفیل: پس از برش سیم‌ها، خمیدگی را شکل داده و با “کیت EZT90” محکم کنید. اگر کابل‌های زیادی قرار است رد شوند، “کیت Radius T90” برای پشتیبانی بهتر کابل توصیه می‌شود.
  • سینی‌های فلکس‌تری (خمیدگی افقی): دو بخش از سیم‌های پایینی را حذف کرده (سیم کناری دست نمی‌خورد) و سینی را 90 درجه خم کنید. “ابزار خم‌کننده پاک‌برش” می‌تواند خمیدگی دقیق ایجاد کند.
• اتصالات T و Y:
  • کابلوفیل: برای اتصالات T، سیم‌ها را بر اساس عرض سینی ببرید و با “وصله EZT90” یا “کیت Radius T90” مونتاژ کنید. برای Y، سیم‌های کناری را 45 درجه خم کرده و با “کیت واشر وصله SWK” محکم کنید.
  • فلکس‌تری: برای اتصال T افقی، سیم‌های لازم را از کناره‌ها و انتها ببرید و کناره‌های سینی متقاطع را حدود 30 درجه به سمت بیرون خم کنید. برای صلیب (چهار راهی) نیز به همین ترتیب عمل کنید.
• تغییرات سطح و خمیدگی عمودی:
  • کابلوفیل (تغییر سطح): برای عبور از موانع، فقط سیم‌های کناری را ببرید. شیب را طوری تنظیم کنید که زیاد نباشد و خمیدگی‌ها را شکل دهید.
  • فلکس‌تری (خمیدگی زانویی/عمودی): سیم‌های جانبی لازم را بر اساس کاتالوگ ببرید، سینی را روی زمین قرار داده و یک سرش را خم کنید تا زاویه عمودی ایجاد شود، سپس سینی را برگردانید و قسمت دوم را نیز خم کنید.

نکات کلیدی این بخش:

• قبل از هر برش، حتماً کاتالوگ محصول را مطالعه کنید.
• همیشه روی قطعات ضایعاتی تمرین کنید و سیم‌ها را قبل از برش، علامت‌گذاری کنید.
• برای هر نوع خمیدگی یا اتصال، از کیت‌ها و ابزارهای مخصوص خودش استفاده کنید.
• در خمیدگی‌ها، به شعاع خمش کابل‌ها دقت کنید تا به کابل‌ها آسیب نرسد.

2. وصله کردن سینی‌های کابل (اتصال قطعات پازل)

بعد از اینکه سینی‌ها را برش دادید و شکل دادید، نوبت به وصل کردن آن‌ها به یکدیگر می‌رسد تا یک مسیر کامل ساخته شود.

• اتصالات برای کابلوفیل: با استفاده از “فست لاک CE 2530” همراه با “پیچ و مهره یک چهارم EZBN” یا “کیت واشر وصله SWK”، اتصالات را محکم و ایمن کنید.
• وصله کردن فلکس‌تری:
  • وصله سنتی: سریع و ساده با “کیت‌های واشر وصله” (که واشر از قبل به پیچ وصل است). واشر را روی سیم‌های انتهایی قرار دهید، پیچ را وارد کنید و با مهره (مهره‌ها باید بیرون سینی باشند) با دست سفت کنید، سپس با آچار محکم‌کاری کنید.
  • وصله دائمی: از “سیستم وصله فلکس‌میت” و “ابزار پرس فلکس‌میت” استفاده کنید. گیره را روی سینی و سیم‌ها قرار داده و پرس کنید تا ثابت شود.
  • وصله بدون ابزار: “کیت‌های وصله بالدار” زمان نصب را کاهش می‌دهند؛ فقط کافی است مجموعه واشر و پیچ بالدار را نصب و با دست محکم کنید.
• محکم کردن خمیدگی‌ها:
  • برای کابلوفیل، از “کیت EZT90” استفاده می‌کنید.
  • برای خمیدگی‌های افقی فلکس‌تری، می‌توانید از “کیت واشر وصله”، “گیره وصله دائمی فلکس‌میت” یا “اتصالات کیت وصله بالدار” استفاده کنید.
• اتصال سینی با اندازه کاهش یافته: اگر سینی کابل با عرض کمتر را وصل می‌کنید، سیم‌های جانبی و پایینی را ببرید تا با اندازه کوچک‌تر مطابقت داشته باشد. سپس برای اتصال، از “وصله EDT 275” و “CE 25” و “پیچ و مهره EZBN” استفاده کنید. قسمت پایینی نیز با “کیت واشر وصله SWK” وصل می‌شود.
• اطمینان از اتصالات محکم: همیشه ابتدا مهره‌ها را شل ببندید، سپس برای یک اتصال مطمئن، آن‌ها را سفت کنید. مطمئن شوید که همه پیچ‌ها، از جمله آن‌هایی که برای اتصالات سقفی هستند، خوب سفت شده‌اند.

نکات کلیدی این بخش:

• برای هر نوع اتصال و وصله، از لوازم جانبی و ابزارهای مناسب استفاده کنید.
• همیشه ابتدا پیچ و مهره‌ها را با دست محکم کنید و سپس با آچار، سفت‌کاری نهایی را انجام دهید.
• مطمئن شوید که مهره‌ها به سمتی بسته می‌شوند که به کابل‌ها آسیب نرسانند.
• هیچ‌وقت از محکم کردن نهایی پیچ‌ها غافل نشوید؛ لرزش و شل بودن اتصالات می‌تواند خطرناک باشد.

مطالعه مقاله: بررسی انواع سینی کابل از نظر سایز و ضخامت ورق در تهران سینی کابل

3. ملاحظات نصب (جزئیات حرفه‌ای)

پس از آماده‌سازی و اتصال سینی‌ها، نوبت به نصب آن‌ها در جای خود می‌رسد.

• ایمنی (اول خودتان!): مهم‌ترین نکته این است: همیشه اول ایمنی! قبل از شروع کار، مطمئن شوید که ابزار و تجهیزات ایمنی صحیح را دارید: کلاه ایمنی، عینک محافظ و دستکش.
• مسیرهای مستقیم: سینی‌های کابل باید مستقیم و موازی با محورهای اصلی ساختمان نصب شوند. می‌توانید از لیزر برای دقت استفاده کنید.
• نقشه‌های کارگاهی: مسیر نصب سینی کابل باید دقیقاً نقشه‌های کارگاهی را دنبال کند. این نقشه‌ها، نقاط شروع و پایان دقیق را نشان می‌دهند.
• فواصل و فضای خالی:
  • باید فاصله مشخصی بین سینی کابل و سقف، دیوارهای کناری و سایر زیرساخت‌ها حفظ کنید.
  • فاصله بین کابل ترانک و سینی کابل نباید کمتر از 30 سانتی‌متر باشد.
• صعود و نزول: بالا و پایین رفتن‌های سینی کابل باید صاف و بدون لبه‌های تیز باشند و بر اساس طول‌های مورد نیاز تنظیم شوند تا به کابل‌ها فشار نیاید.
• فاصله پشتیبانی: سینی‌های کابل باید با فواصل مشخصی بین نقاط پشتیبانی نصب شوند، که معمولاً هر 1.5 متر یا کمتر است.
• تراز و صافی: از تراز آب استفاده کنید تا مطمئن شوید سینی کابل هم به صورت افقی و هم عمودی تراز است. سینی باید روان و مستقیم حرکت کند.
• پایان‌دهی لبه: پس از برش، حتماً مطمئن شوید که لبه‌های سینی سنباده‌زنی شده‌اند تا هیچ لبه تیزی باقی نمانده باشد. اگر پوشش گالوانیزه آسیب دیده، باید دوباره آن قسمت را گالوانیزه کنید.
• شعاع خمش کابل: وقتی کابل‌های منعطف از سینی خارج می‌شوند، باید مطمئن شوید که شعاع خمش مناسبی دارند تا به کابل‌ها آسیب نرسد.
• اتصال به زمین: سینی‌های فلکس‌تری به عنوان هادی اتصال به زمین تجهیزات طبقه‌بندی شده‌اند. برای حفظ مسیر اتصال به زمین، از وصله‌های UL استفاده کنید. می‌توانید یک سیم اتصال به زمین جداگانه هم در کنار سینی قرار دهید و آن را با استفاده از “پیچ‌های اتصال به زمین کوپر بی-لاین” به هر بخش سینی وصل کنید. اتصال به زمین درست، جان انسان را نجات می‌دهد!
• لوازم جانبی:
  • پوشش‌ها: برای محافظت در برابر آلودگی/گرد و غبار و افزایش امنیت.
  • تقسیم‌کننده‌ها (دیوایدرها): برای جداسازی انواع مختلف کابل در یک سینی (مثلاً کابل‌های شبکه و کابل‌های برق).
  • درج‌ها (Inserts): برای پشتیبانی داخلی یکنواخت‌تر، محافظت از پرسنل یا اهداف زیبایی‌شناختی.

نکات کلیدی این بخش:

• همیشه ایمنی خودتان را در نظر بگیرید.
• نقشه‌های کارگاهی را مو به مو دنبال کنید.
• فواصل استاندارد را رعایت کنید تا هم تهویه مناسب باشد و هم دسترسی برای نگهداری راحت باشد.
• تراز بودن سینی کابل هم از نظر عملکردی و هم از نظر زیبایی بسیار مهم است.
• اتصال به زمین را هرگز فراموش نکنید. این مهم‌ترین بخش ایمنی کار است.

4. روش‌های پشتیبانی (ستون‌هایی برای سینی)

پس از آماده‌سازی سینی کابل و در نظر گرفتن نکات نصب، حالا باید آن را در جای خودش محکم کنیم. این کار با استفاده از روش‌های پشتیبانی مختلف انجام می‌شود.

• پشتیبانی‌های سقفی:

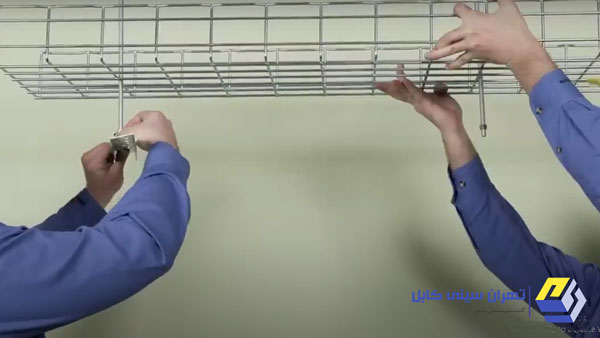

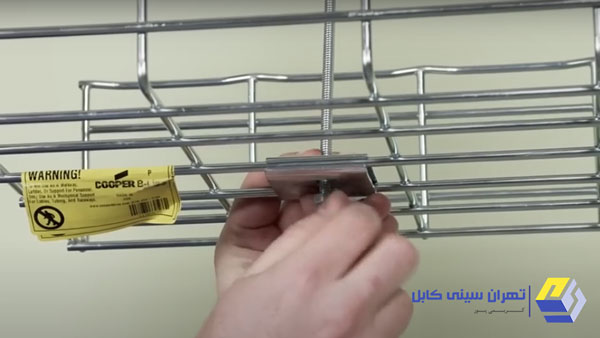

  • میلگرد رزوه شده: یکی از رایج‌ترین روش‌ها برای آویزان کردن سینی از سقف.
  • فلیپ کلیپ (Flip Clip): یک روش بدون ابزار که روی میلگردها قفل می‌شود و فقط یک مهره لازم دارد.
  • باز نات (Buzz Nut): یک گزینه دیگر برای پشتیبانی میلگرد رزوه شده که کار را کمتر می‌کند.
  • مرکز آویزان/تراپز: برای بارهای سبک‌تر (آویز تراپز مرکزی) یا بارهای سنگیل‌تر (تراپز وظیفه سنگین‌تر).
  • صفحه نگه‌دارنده (Hold Down Plate): برای سینی‌های با عرض کمتر.
  • پشتیبانی سقفی سیم سریع (Quick Wire Ceiling Support): برای کاربردهای سبک یا به عنوان جایگزین میلگرد رزوه شده.
• پشتیبانی‌های دیواری:
  • براکت L شکل: برای بارهای سبک‌تر، به دیوار نصب می‌شود.
  • براکت‌های قفسه‌ای (Shelf Brackets): برای بارهای سنگین‌تر، به دیوار نصب می‌شود.
  • پشتیبانی‌های دیواری (عمودی): برای نصب عمودی سبک سینی‌ها (عرض 12 اینچ یا کمتر).
  • کیت‌های نصب دیواری استرات (Strut Wall Mount Kits): برای نصب دیواری عمودی یا افقی با نمای کم.

مطالعه مقاله: فرمول خم سینی کابل در تهران سینی کابل

نکات کلیدی این بخش:

• همیشه نوع پشتیبانی را بر اساس وزن کابل‌ها و نوع سینی انتخاب کنید.
• مطمئن شوید که نقاط پشتیبانی به اندازه کافی محکم هستند تا وزن سینی و کابل‌ها را تحمل کنند.
• فاصله بین پشتیبانی‌ها را جدی بگیرید تا سینی دچار افتادگی یا شکستگی نشود.
• در نصب‌های دیواری، از پیچ و رولپلاک مناسب برای نوع دیوار استفاده کنید.

حرف آخر:

نصب سینی کابل، ترکیبی از دقت، صبر و دانش فنی است. با رعایت این نکات و کمی تمرین، می‌توانید به یک نصاب ماهر تبدیل شوید. یادتان باشد، همیشه قبل از شروع کار، نقشه‌ها را خوب مطالعه کنید و از ابزارهای مناسب استفاده نمایید. ایمنی را هم هیچ‌وقت فراموش نکنید. حالا دیگر وقت آن است که دست به کار شوید و مسیر کابل‌هایتان را منظم و ایمن کنید! اگر سوالی داشتید، همیشه می‌توانید از یک نصاب باتجربه کمک بگیرید.
