راهنمای جامع محاسبه ابعاد و ضخامت ورق سینی کابل (بر اساس تعداد و وزن کابل‌ها)
چطور یک سینی کابل انتخاب کنیم که هم فضای کافی برای کابل‌ها داشته باشد و هم وزن آن‌ها را تحمل کند؟ اگر هنگام خرید فقط به جاگرفتن کابل‌ها توجه کنیم، ممکن است پس از کابل‌کشی با خمش بیش از حد سینی روبه‌رو شویم. برای انتخاب درست، ابعاد و توان تحمل بار را با هم بررسی کنید.
برای محاسبه ابعاد سینی کابل، ابتدا تعداد، قطر خارجی و چیدمان کابل‌ها را مشخص کنید و عرض و ارتفاع موردنیاز را به دست آورید. سپس وزن کابل‌ها در هر متر مسیر را حساب کنید و ظرفیت سینی را در فاصلهٔ ساپورت‌ها (تکیه‌گاه‌ها) بررسی کنید تا مدل و ضخامت مناسب مشخص شود.
جدول انتخاب سینی کابل
جدول زیر اطلاعات لازم برای انتخاب را در یک نگاه نشان می‌دهد. در ادامه، روش محاسبه و نکات سفارش را بررسی می‌کنیم.
| مشخصه | اطلاعات موردنیاز | نکته مهم در انتخاب |
| عرض مفید | تعداد، قطر خارجی و آرایش کابل‌ها | فاصله‌های لازم و فضای توسعه را لحاظ کنید. |
| ارتفاع مفید | قطر کابل‌ها و تعداد لایه‌های مجاز | ارتفاع بیشتر به‌تنهایی مجوز افزایش لایه‌ها نیست. |
| بار کابل‌ها | تعداد و وزن هر متر از هر نوع کابل | وزن را برای هر متر مسیر محاسبه کنید. |
| ضخامت ورق | بار کابل‌ها، فاصلهٔ ساپورت‌ها و مشخصات سینی | ظرفیت مجاز همان مدل را در فاصلهٔ نصب بررسی کنید. |
چرا تعداد کابل‌ها برای محاسبه سایز سینی کابل کافی نیست؟
پیش از استفاده از فرمول‌ها، باید بدانیم هر کابل چقدر فضا می‌گیرد و چه وزنی دارد. سایز درج‌شده در فهرست پروژه، به‌تنهایی این اطلاعات را نشان نمی‌دهد.
برای مثال، عبارت «کابل 4×16» یعنی کابل چهار رشته دارد و سطح مقطع هادی هر رشته، 16 میلی‌مترمربع است. عدد 16، قطر کابل نیست. برای محاسبهٔ فضای لازم، قطر کل کابل را با احتساب عایق، روکش و لایه‌های حفاظتی لازم داریم؛ سازنده این اندازه را با عنوان «قطر خارجی کابل» اعلام می‌کند.
برای شروع، فهرست کابل‌های عبوری از هر بخش مسیر را تهیه کنید. کنار تعداد و سایز هر کابل، قطر خارجی و وزن هر متر همان مدل را بنویسید. قطر، فضای لازم و وزن، بار سینی را مشخص می‌کند.
برای مقایسه با ظرفیت برحسب کیلوگرم بر متر، وزن کابل‌های عبوری از یک متر مسیر را حساب کنید و ظرفیت سینی کابل را در فاصلهٔ ساپورت‌های همان بخش بسنجید. اگر وزن کابل برحسب کیلوگرم بر کیلومتر اعلام شده، آن را بر 1000 تقسیم کنید.
نکته طلایی برای خرید
اگر مدل کابل هنگام خرید تغییر کرد، قطر خارجی و وزن آن را دوباره بررسی کنید؛ حتی اگر تعداد رشته‌ها و سطح مقطع هادی‌ها ثابت باشند. این تغییر ممکن است بر عرض موردنیاز یا انتخاب ضخامت اثر بگذارد.
چطور با فرمول محاسبه ظرفیت سینی کابل عرض مناسب را پیدا کنیم؟
حالا که مشخصات کابل‌ها را داریم، می‌توانیم فضای لازم را محاسبه کنیم. انتخاب فرمول به چیدمان بستگی دارد: کابل‌ها در یک لایه کنار هم قرار می‌گیرند یا ضوابط پروژه، چیدمان چندلایه را مجاز می‌دانند؟
· وقتی کابل‌ها در یک لایه قرار می‌گیرند
قطر خارجی هر نوع کابل را در تعداد آن ضرب کنید و حاصل‌ها را جمع بزنید. سپس فاصله‌های لازم و فضای پیش‌بینی‌شده برای توسعه را اضافه کنید:
در این رابطه، n_i تعداد هر نوع کابل، D_i قطر خارجی آن، S مجموع فاصله‌های لازم و R عرض رزروشده برای کابل‌های آینده است. فاصله‌گذاری کابل‌های آینده را هم در نظر بگیرید. همهٔ اندازه‌ها را به میلی‌متر وارد کنید تا عرض موردنیاز نیز به میلی‌متر به دست بیاید.
نتیجه را با عرض مفید داخل سینی مقایسه کنید؛ لبه‌ها، جداکننده‌ها و اجزای اتصال ممکن است بخشی از عرض اسمی را از دسترس خارج کنند.
· وقتی محاسبه بر اساس مساحت مجاز است
اگر ضوابط پروژه روش مساحتی را مجاز می‌دانند، مجموع مساحت مقطع خارجی کابل‌ها را با فضای مجاز سینی مقایسه کنید:
در این رابطه، A مجموع مساحت مقطع خارجی کابل‌هاست. W و H عرض و ارتفاع مفید برای چیدمان هستند و f ضریب پرشدگی مجاز است. این ضریب را بر اساس نوع کابل و ضوابط پروژه تعیین کنید. مثلاً ضریب 0.5 یعنی مساحت کابل‌ها حداکثر نصف مساحت مفید سینی باشد؛ این عدد، قاعده‌ای عمومی برای همهٔ کابل‌ها نیست.
نکته طلایی
افزایش ارتفاع همیشه جای افزایش عرض را نمی‌گیرد. به‌ویژه برای کابل‌های قدرت، چیدمان و فاصله‌گذاری باید امکان دفع گرما را فراهم کنند. بنابراین، جاگرفتن کابل‌ها از نظر مساحت، به‌تنهایی انتخاب سینی را تأیید نمی‌کند.

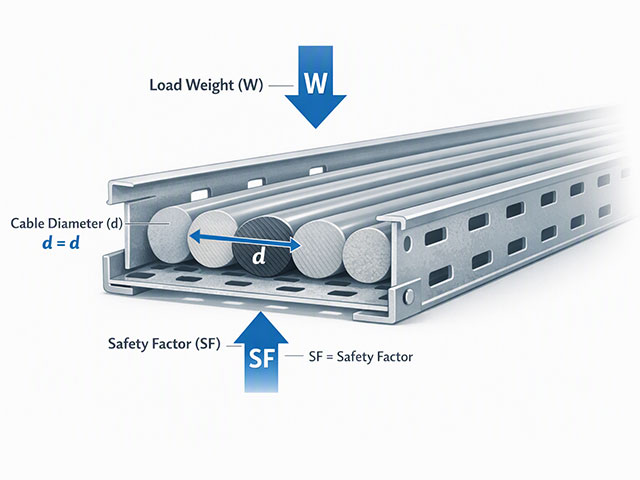

چطور ضخامت ورق سینی کابل را با وزن کابل‌ها و فاصله ساپورت‌ها انتخاب کنیم؟
پس از محاسبهٔ فضای لازم، نوبت بررسی وزن کابل‌هاست. وزن هر متر از هر نوع کابل را در تعداد آن ضرب کنید و حاصل‌ها را جمع بزنید:
در این رابطه، n_i تعداد هر نوع کابل و m_i وزن هر متر آن است. q بار کابل‌ها برحسب کیلوگرم بر متر خواهد بود. وزن کابل‌های پیش‌بینی‌شده برای توسعه را هم لحاظ کنید.
این بار به‌تنهایی ضخامت را تعیین نمی‌کند. با افزایش فاصلهٔ ساپورت‌ها، سینی وزن کابل‌ها را در دهانهٔ بلندتری تحمل می‌کند و ظرفیت مجاز آن معمولاً کاهش می‌یابد. جنس، ارتفاع لبه‌ها و شکل مقطع هم مؤثرند؛ دو سینی با ضخامت یکسان، الزاماً ظرفیت یکسانی ندارند. جدول بار سازنده را با شرایط نصب تطبیق دهید:
- مشخصات سینی: جدول باید مربوط به همان مدل، عرض، ارتفاع، جنس و ضخامت محصول باشد.
- فاصلهٔ ساپورت‌ها: ظرفیت مجاز را برای فاصله‌ای بررسی کنید که در پروژه اجرا می‌شود.
- تعریف بار مجاز: مشخص کنید جدول، بار کابل‌ها را نشان می‌دهد یا بار کل را؛ وزن سینی و درپوش را مطابق همین تعریف لحاظ کنید.
دقت داشته باشید که واحد بار را یکسان کنید؛ 1 کیلونیوتن بر متر، تقریبا معادل وزن 102 کیلوگرم در هر متر مسیر است. مدل انتخابی باید بار موردنیاز را در فاصلهٔ نصب تحمل کند و خمش آن از حد مجاز سازنده بیشتر نشود. جدول عمومی «عرض و ضخامت پیشنهادی» به‌تنهایی برای نهایی‌کردن خرید کافی نیست.
پیش از خرید و نصب سینی کابل به چه نکاتی توجه کنیم؟
پیش از نهایی‌کردن سفارش، این نکات را هم بررسی کنید تا سینی نردبان کابل و اجزای همراه آن با نیاز پروژه هماهنگ باشند:
• مشخصات ورق و پوشش را جدا بخواهید

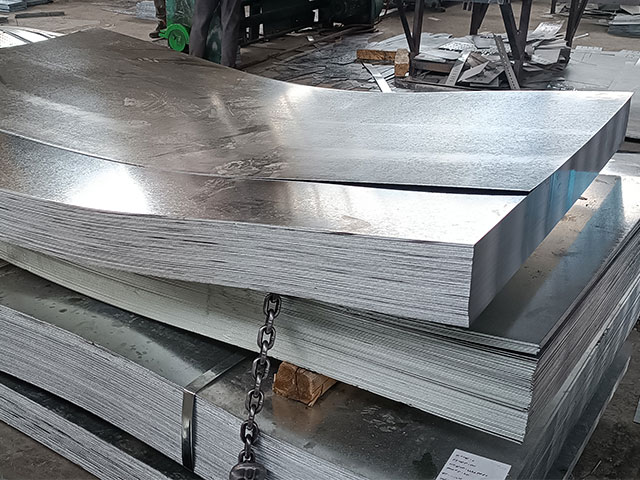

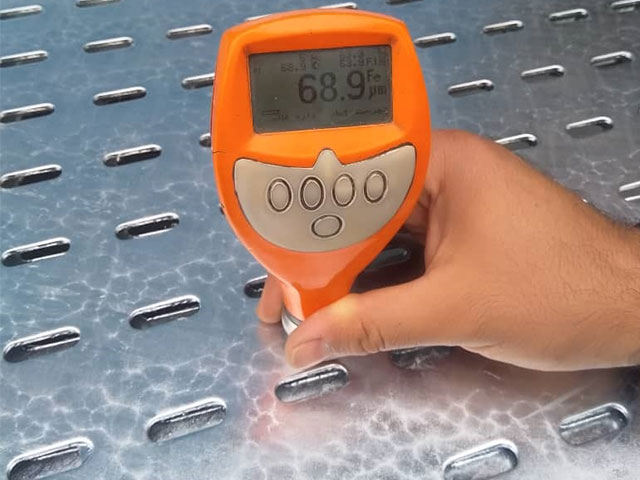

از فروشنده بخواهید ضخامت ورق پایه و مشخصات پوشش را جدا اعلام کند. پوشش گالوانیزه از فولاد در برابر خوردگی محافظت می‌کند؛ نوع پوشش را متناسب با رطوبت و شرایط محیط انتخاب کنید.
• هنگام انتخاب زانو به کابل‌ها هم توجه کنید
حداقل شعاع خمش کابل را از کاتالوگ سازنده بخوانید. برای انتخاب زانو، کابلی را معیار قرار دهید که به شعاع خمش بیشتری نیاز دارد تا هیچ‌کدام از کابل‌ها بیش از حد مجاز خم نشوند.
• ساپورت‌ها و اتصالات را همراه سینی بررسی کنید
مطمئن شوید براکت‌ها، آویزها و پیچ‌های مهاری، بار واردشده به هر ساپورت را تحمل می‌کنند. در محاسبه، وزن کابل‌ها، سینی، درپوش و اجزای نگهدارنده را لحاظ کنید. محل اتصالات و ساپورت‌گذاری را مطابق راهنمای نصب سازنده تعیین کنید.
پرسش‌های رایج درباره محاسبه ابعاد سینی کابل
در انتخاب محصول، ممکن است این دو پرسش برایتان پیش بیاید:
• اگر عرض محاسبه‌شده با عرض‌های موجود سازنده برابر نبود چه کنیم؟
گزینهٔ بزرگ‌تر را بررسی کنید، اما عرض مفید داخل سینی را ملاک قرار دهید. این عرض باید فضای کابل‌ها، فاصله‌های لازم و فضای توسعه را پوشش دهد. ظرفیت بار همان مدل را هم برای فاصلهٔ ساپورت‌های پروژه بررسی کنید؛ افزایش عرض به‌تنهایی تحمل وزن کابل‌ها را تضمین نمی‌کند.
• آیا تقسیم وزن کل کابل‌ها بر طول مسیر برای محاسبهٔ بار کافی است؟
فقط زمانی که همان تعداد و نوع کابل در تمام طول مسیر عبور کنند. اگر بخشی از کابل‌ها منشعب شوند، بار در طول مسیر تغییر می‌کند. تقسیم وزن کل بر طول مسیر، میانگینی می‌دهد که ممکن است بار بخش‌های پرتراکم‌تر را کمتر از مقدار واقعی نشان دهد.
بنابراین، وزن کابل‌های عبوری از هر بخش مسیر را جداگانه حساب کنید و ظرفیت سینی را با بار همان بخش بسنجید.
چطور با محاسبه ابعاد سینی کابل خرید دقیق‌تری داشته باشیم؟
محاسبه ابعاد سینی کابل و بررسی بار در فاصلهٔ ساپورت‌های پروژه، مبنای انتخاب عرض و ضخامت است. این مشخصات را در سفارش بنویسید تا پیشنهادهای فروشندگان را دقیق‌تر مقایسه کنید.
برای نمونه، قیمت شاخه‌های 2 متری گالوانیزه سرد در فهرست مهر 1405 بسته به عرض و ضخامت، حدود 118 هزار تا 3.9 میلیون تومان است. مثلاً یک شاخهٔ چهارخم با عرض 20 سانتی‌متر، ضخامت 1 میلی‌متر و دیوارهٔ 4 سانتی‌متری، حدود 433 هزار تومان قیمت دارد. پس اگر می‌خواهید پیش از استعلام حدود هزینه خرید را بدانید، هنگام گرفتن قیمت روز این محصولات حتما درباره هزینه درپوش، اتصالات و حمل هم سئال بپرسید تا برآوردتان کامل‌تر شود.
در نهایت شما می‌توانید برای انتخاب سینی مناسب و دریافت قیمت روز، با کارشناسان ما در تهران سینی کابل تماس بگیرید. کافیست تا فهرست کابل‌ها، متراژ و فاصلهٔ ساپورت‌ها را در اختیار ما بگذارید و پیش‌فاکتور بخواهید و حتی می‌توانید به همراه قیمت، مشخصات فنی و جدول بار مدل پیشنهادی را هم درخواست کنید تا سفارش را با اطلاعات کافی نهایی کنید.
